Wymiennik ciepła – płytowy, rurowy czy płaszczowo-rurowy – to jeden z tych elementów instalacji przemysłowej, które rzadko awaryjnie „padają” z dnia na dzień. Znacznie częściej tracą sprawność stopniowo, tygodniami lub miesiącami, aż w końcu przekładają się na wymierne straty: dłuższy czas nagrzewania lub chłodzenia medium, wyższe zużycie energii, a w skrajnych przypadkach – nieplanowany postój produkcji.

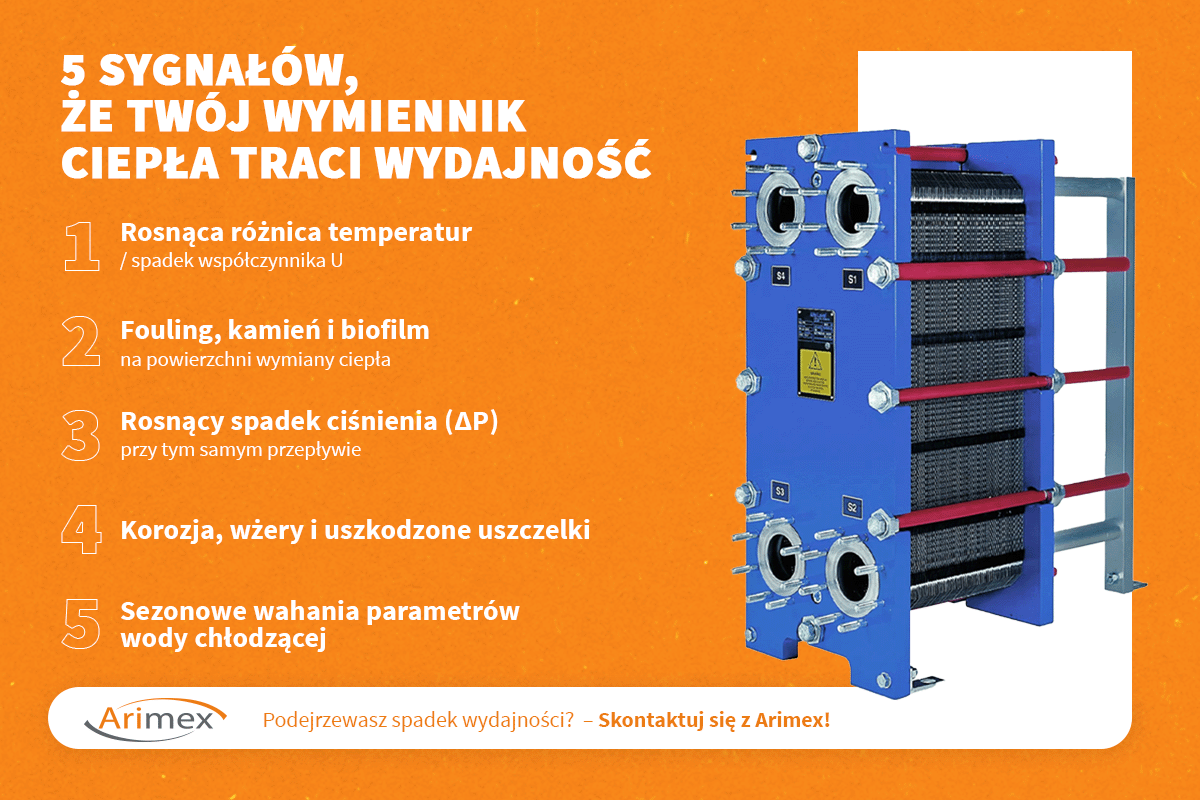

Poniżej pięć sygnałów ostrzegawczych, które w praktyce eksploatacyjnej pojawiają się najczęściej, wraz z tym, co konkretnie sprawdzić i jak reagować. Tekst kierowany jest do osób znających już podstawy wymiany ciepła – skupiamy się na diagnostyce i przyczynach źródłowych, a nie na wprowadzeniu do tematu.
Jak w ogóle zmierzyć spadek wydajności?
Podstawowym parametrem opisującym kondycję wymiennika jest współczynnik przenikania ciepła U, wyznaczany z zależności:
U = Q / (A × ΔT_LM)
gdzie:
- Q – moc cieplna przekazywana w wymienniku [W],
- A – powierzchnia wymiany ciepła [m²],
- ΔT_LM – logarytmiczna średnia różnica temperatur (LMTD) między mediami.
Wartość U wyznaczona podczas odbioru urządzenia to punkt odniesienia. W praktyce projektowej uwzględnia się dodatkowo współczynnik zanieczyszczenia (fouling factor, Rf), który z góry zakłada, że rzeczywista sprawność będzie spadać wraz z czasem eksploatacji — dobór wymiennika „na czysto”, bez zapasu na fouling, kończy się niedogrzewem lub niedochłodzeniem medium już po kilku miesiącach pracy.
Praktyczna wskazówka diagnostyczna: regularne porównywanie bieżącego U (wyliczonego z aktualnych pomiarów temperatur i przepływów) z wartością referencyjną z odbioru pozwala wychwycić trend spadkowy, zanim przełoży się on na niedotrzymanie parametrów procesowych. Spadek U o kilkanaście procent względem wartości referencyjnej to sygnał do zaplanowania czyszczenia — czekanie, aż osad zablokuje kanały, oznacza znacznie droższą i dłuższą interwencję.
Sygnał 1: Rosnąca różnica temperatur / spadek współczynnika U
Jeśli wymiennik przestaje osiągać zadaną temperaturę wyjściową medium przy tych samych parametrach wejściowych i tym samym przepływie, to pierwszy i najbardziej podstawowy sygnał spadku sprawności. System nie sygnalizuje awarii alarmem – po prostu wymaga więcej energii lub dłuższego czasu, by osiągnąć ten sam efekt.
Co sprawdzić:
- Porównaj bieżące odczyty temperatur wejścia/wyjścia obu mediów z danymi z rozruchu lub ostatniego czyszczenia i przelicz aktualne U.
- Zwróć uwagę na wydłużający się czas nagrzewania lub chłodzenia szarży (w procesach wsadowych) lub niestabilną pracę układu regulacji przy próbie utrzymania zadanej temperatury.
Sygnał 2: Rosnący spadek ciśnienia (ΔP) przy tym samym przepływie
To sygnał równie wiarygodny jak spadek U, a często pojawia się wcześniej. Osady zawężają przekrój kanałów przepływowych — żeby utrzymać zadany przepływ, układ pompowy musi pracować z wyższym ciśnieniem tłoczenia, co widać na manometrach różnicowych po obu stronach wymiennika.
Na co zwrócić uwagę:
- Rosnący ΔP przy stałym natężeniu przepływu to bezpośredni wskaźnik zawężania kanałów przez osady — niezależnie od tego, czy zmienia się już temperatura wyjściowa.
- W wymiennikach płytowych efekt bywa gwałtowny: przy stosunkowo stałym przepływie może wystąpić nagłe pogorszenie wymiany ciepła połączone ze skokowym wzrostem różnicy ciśnień między stronami układu — to sygnał częściowego zatkania kanałów, wymagający szybkiej reakcji.
- W wymiennikach rurowych i płaszczowo-rurowych wzrost oporu bywa bardziej stopniowy, ale równie miarodajny w dłuższym trendzie.
Sygnał 3: Fouling, kamień i biofilm na powierzchni wymiany ciepła
To najczęstsza przyczyna spadku wydajności w instalacjach przemysłowych — i jednocześnie zjawisko wielowarstwowe, bo pod pojęciem „foulingu” kryje się kilka różnych mechanizmów, które często nakładają się na siebie:
- Osady mineralne (kamień kotłowy) — powstają z twardej wody i osadzają się na ściankach rur czy płyt, zmniejszając zarówno przekrój przepływu, jak i przewodność cieplną ścianki.
- Zanieczyszczenia organiczne i biofilm — narastają w obecności mikroorganizmów, szczególnie przy niższych prędkościach przepływu lub w układach chłodzenia wodą obiegową.
- Microfouling — cienka, często niewidoczna gołym okiem warstwa osadu lub biofilmu, która mimo minimalnej grubości działa jak dodatkowa bariera termiczna między medium a powierzchnią wymiany ciepła, pogarszając współczynnik U bez oczywistych, widocznych objawów przy pobieżnej kontroli wizualnej.
- Osady po stronie procesowej — tłuszcze, polimery czy produkty reakcji chemicznych, typowe dla przemysłu spożywczego, mleczarskiego czy chemicznego.
Ważna cecha foulingu: narasta on wykładniczo, nie liniowo. Im dłużej instalacja pracuje z częściowo zabrudzonym wymiennikiem, tym szybciej przybywa kolejnych warstw osadu — dlatego wczesna diagnostyka (sygnały 1 i 2) jest tańsza niż reagowanie dopiero na wyraźny spadek parametrów.
Co robić: dobór metody czyszczenia do typu osadu i konstrukcji wymiennika — czyszczenie chemiczne, demontaż i czyszczenie mechaniczne płyt, lub metody wysokociśnieniowe / strumieniem granulatu (np. suchym lodem) tam, gdzie kontakt z wodą lub chemią jest niepożądany. Źle dobrana metoda potrafi uszkodzić powierzchnię lub uszczelki zamiast skutecznie usunąć osad, dlatego przy trudniejszych zabrudzeniach warto to zlecać specjalistom, a nie działać metodą prób i błędów.
Sygnał 4: Korozja, wżery i uszkodzone uszczelki
Zjawiska mechaniczne i chemiczne, które – w odróżnieniu od foulingu – zwykle nie da się po prostu „wypłukać”:
- Korozja materiału wymiennika (stal nierdzewna, miedź, tytan) postępuje pod wpływem agresywnych substancji chemicznych, rozpuszczonych gazów oraz zanieczyszczeń w medium krążącym. W skrajnych przypadkach prowadzi do perforacji ścianki i przecieku między obiegami – co w wymiennikach procesowych oznacza ryzyko kontaminacji produktu.
- Uszczelki w wymiennikach płytowych z czasem tracą elastyczność pod wpływem cykli termicznych i kontaktu z medium – degradacja materiału uszczelniającego (kauczuk nitrylowy, EPDM, kauczuk fluorowęglowy) może prowadzić do niewielkiego mieszania mediów, zanim pojawi się widoczny przeciek zewnętrzny.
- Uszkodzenia mechaniczne rur — pęknięcia, erozja czy wibracje wywołane przepływem (flow-induced vibration) w wymiennikach płaszczowo-rurowych, szczególnie przy nieprawidłowo dobranej prędkości medium.
Co sprawdzić: regularna inspekcja wizualna dostępnych elementów, próby szczelności/ciśnieniowe zgodnie z harmonogramem UDT (tam, gdzie wymiennik podlega dozorowi technicznemu), oraz — przy podejrzeniu korozji chemicznej — analiza składu medium i ewentualne wdrożenie inhibitorów korozji lub korekty uzdatniania wody.
Sygnał 5: Sezonowe wahania parametrów wody chłodzącej
To sygnał specyficzny dla instalacji chłodzonych wodą obiegową, rzeczną lub z wież chłodniczych – i w polskich warunkach klimatycznych coraz bardziej realny, nie tylko teoretyczny. Latem, przy wysokich temperaturach powietrza i niskich stanach rzek, temperatura wody chłodzącej rośnie, a jej dostępny przepływ maleje -co bezpośrednio obniża zdolność wymiennika do odprowadzenia ciepła, niezależnie od tego, jak czysty jest sam aparat.
To nie jest wyłącznie problem teoretyczny: polskie elektrownie korzystające z otwartych układów chłodzenia w okresach upałów i niskich stanów wód musiały ograniczać moc bloków energetycznych, ponieważ temperatura wody zrzucanej do rzeki zbliżała się do granicznych wartości środowiskowych (przepisy dopuszczają zwykle maksymalnie ok. 26°C wody po zmieszaniu z wodami rzeki). Mniejsze instalacje przemysłowe korzystające z wody rzecznej lub z wież chłodniczych mierzą się z analogicznym mechanizmem w mniejszej skali – latem po prostu mają mniej „zimna” do dyspozycji.
Co sprawdzić:
- Czy specyfikacja wymiennika i dobór powierzchni wymiany uwzględniały skrajne (a nie tylko średnioroczne) temperatury wody chłodzącej – projekt „na styk” nie zostawia zapasu na najgorętsze dni lata.
- Czy instalacja ma zapas mocy chłodniczej lub alternatywne źródło chłodzenia na wypadek przekroczenia projektowej temperatury wody wejściowej.
- Zimą z kolei – w przypadku wymienników lub instalacji zewnętrznych- ryzyko zamarznięcia medium w nieczynnych lub słabo izolowanych odcinkach, szczególnie przy postojach produkcyjnych.
Następny krok: co radzi Arimex i jak wdrożyć to w Twojej instalacji

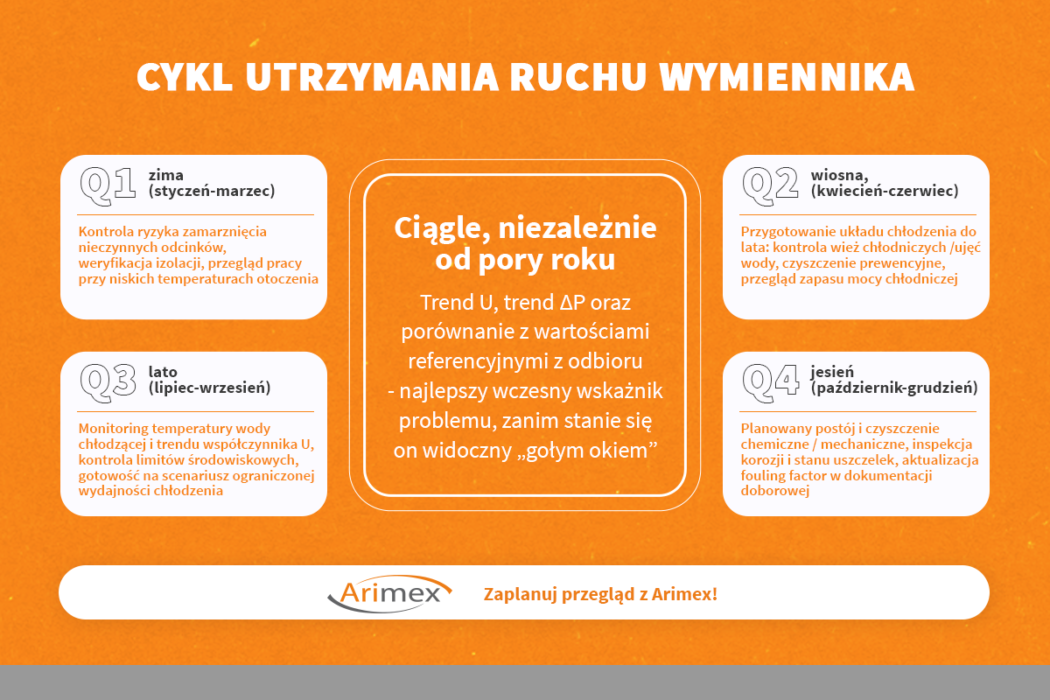

Spadek wydajności wymiennika ciepła w instalacjach przemysłowych rzadko ma jedną przyczynę – zwykle nakładają się na siebie: postępujący fouling, rosnący opór przepływu i sezonowa zmienność parametrów wody chłodzącej. Regularne śledzenie trendu współczynnika U i spadku ciśnienia ΔP względem wartości referencyjnych pozwala zaplanować czyszczenie w dogodnym oknie postojowym, zamiast reagować dopiero wtedy, gdy problem zacznie ograniczać produkcję.
Jak zwraca uwagę Arimex, kluczem do utrzymania wysokiej efektywności urządzenia jest regularna konserwacja obejmująca zarówno czyszczenie chemiczne, jak i fizyczne, a w przypadku ryzyka korozji — stosowanie odpowiednich inhibitorów oraz bieżące monitorowanie stanu technicznego instalacji.
Zauważyłeś u siebie któryś z tych sygnałów? To dobry moment na przegląd trendu parametrów pracy wymiennika i zaplanowanie czyszczenia lub inspekcji — zanim koszt interwencji wzrośnie wraz z narastającym osadem.
