W przemyśle farmaceutycznym czyszczenie wymienników ciepła jest integralnym elementem systemu jakości i walidacji procesów technologicznych. Wymienniki pracują w instalacjach WFI, czystej pary, roztworów API, buforów, mediów chłodzących czy systemów HVAC. Każde zanieczyszczenie powierzchni wymiany ciepła może wpływać na parametry krytyczne procesu (CPP), dlatego zarówno czyszczenie chemiczne CIP, jak i regularna diagnostyka wymienników ciepła są obowiązkowym elementem procedur GMP.
Jak wykorzystywany jest wymiennik ciepła w przemyśle farmaceutycznym?
W instalacjach farmaceutycznych stosuje się głównie:
- wymiennik ciepła płytowy
- wymiennik ciepła płaszczowo-rurowy.
Ich zadaniem jest kontrola temperatury w procesach takich jak:
1️. Podgrzewanie i chłodzenie wody WFI (Water For Injection)
Stabilność temperaturowa w systemach wody oczyszczonej i WFI ma kluczowe znaczenie dla ograniczenia rozwoju mikroorganizmów.
2️. Produkcja czystej pary
Wymienniki odpowiadają za odzysk ciepła i kontrolę parametrów energetycznych.
3️. Chłodzenie reaktorów i mieszalników
Podczas syntezy API lub produkcji roztworów konieczna jest precyzyjna regulacja temperatury reakcji.
4️. Systemy HVAC w strefach czystych
Wymienniki ciepła regulują temperaturę powietrza w pomieszczeniach o kontrolowanej klasie czystości.
W przypadku instalacji wymagających wysokiej odporności ciśnieniowej stosuje się wymienniki ciepła płaszczowo-rurowe, natomiast tam, gdzie kluczowa jest efektywność i kompaktowa budowa – dominują płytowe wymienniki ciepła skręcane.
Proces czyszczenia wymienników ciepła w farmacji – krok po kroku
Proces czyszczenia musi być powtarzalny, walidowalny i udokumentowany.
1. Analiza wstępna i diagnostyka
Każde profesjonalne czyszczenie wymienników ciepła rozpoczyna się od:
- analizy spadku wydajności cieplnej,
- kontroli różnicy ciśnień,
- oceny jakości medium,
- weryfikacji stanu, jaki mają płyty wymienników ciepła,
- kontroli elementów takich jak uszczelki do wymienników ciepła.
Na tym etapie wykonywana jest również diagnostyka wymienników ciepła, w tym próby szczelności (np. metodą wodorową), aby wykluczyć mikronieszczelności między obiegami.
2. Dobór metody czyszczenia
W przemyśle farmaceutycznym dominują dwie metody:
To standard w środowisku GMP. Proces odbywa się bez demontażu urządzenia i jest w pełni kontrolowany. Stosuje się go szczególnie w instalacjach WFI, czystej pary i procesach ciągłych.
- czyszczenie mechaniczne (w przypadku wymienników skręcanych)
Dotyczy głównie sytuacji, gdy:
- osady są silnie związane z powierzchnią,
- wymagany jest demontaż i inspekcja płyt,
- konieczna jest wymiana uszczelek.

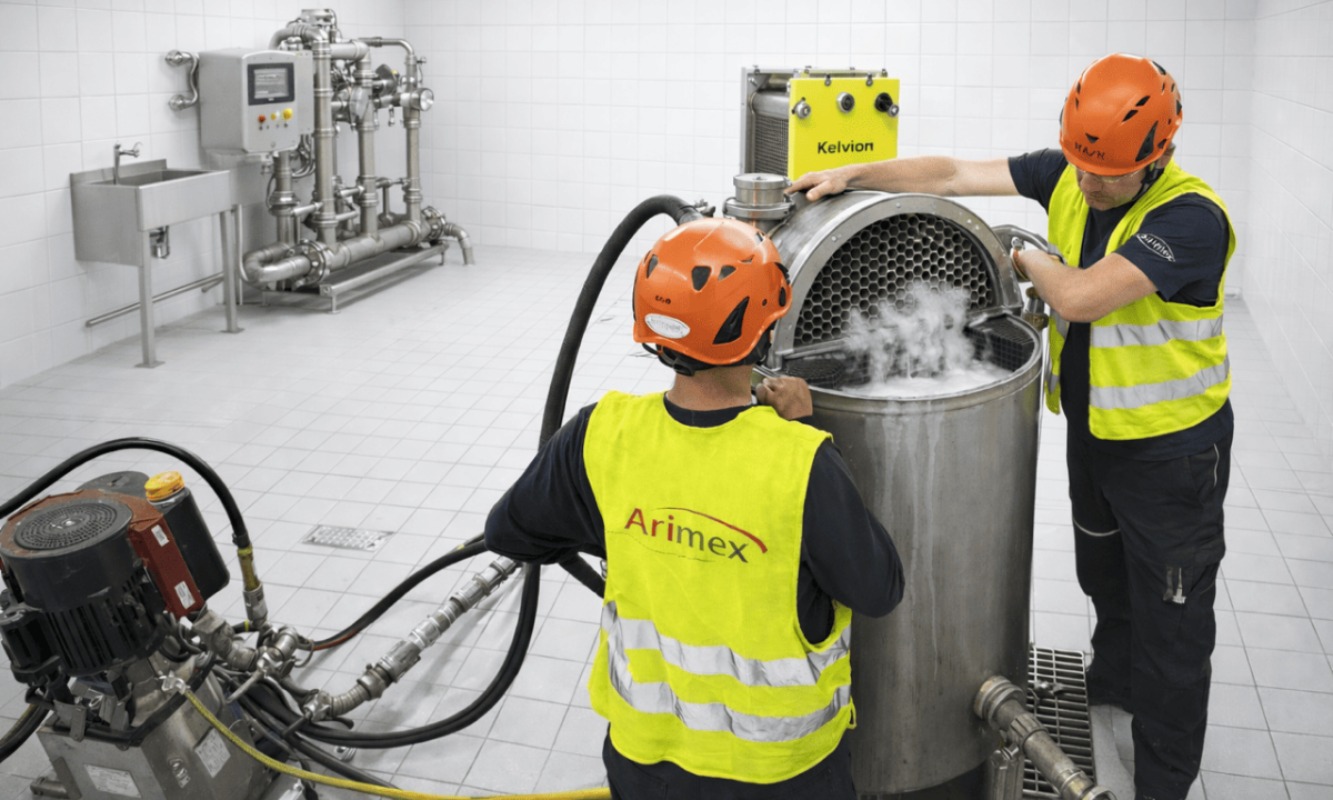

Szczegółowy przebieg czyszczenia chemicznego CIP
Etap 1 – Płukanie wstępne
Instalacja jest płukana wodą oczyszczoną w celu usunięcia luźnych zanieczyszczeń oraz pozostałości medium procesowego.
Etap 2 – Cyrkulacja roztworu alkalicznego
Roztwór zasadowy usuwa:
- osady organiczne,
- biofilm,
- pozostałości API,
- tłuszcze i związki białkowe.
Parametry kontrolowane:
- temperatura,
- czas kontaktu,
- stężenie,
- przepływ turbulentny.
Etap 3 – Płukanie pośrednie
Usunięcie pozostałości chemii alkalicznej.
Etap 4 – Cyrkulacja roztworu kwaśnego
Etap ten usuwa:
- kamień kotłowy,
- osady mineralne,
- produkty korozji.
Etap 5 – Płukanie końcowe
Płukanie wodą WFI lub wodą oczyszczoną do momentu uzyskania wymaganej czystości mikrobiologicznej i chemicznej.
Kontrola po czyszczeniu
Po zakończeniu procesu wykonywana jest:
- ponowna diagnostyka wymienników ciepła,
kontrola szczelności, - analiza spadków ciśnienia,
- weryfikacja parametrów wymiany ciepła.
W razie potrzeby wykonywana jest konserwacja wymienników ciepła lub naprawa wymienników ciepła, obejmująca wymianę zużytych uszczelek lub regenerację powierzchni.
Dlaczego czyszczenie jest krytyczne dla walidacji?
Walidacja procesu (IQ/OQ/PQ) wymaga stabilności parametrów cieplnych. Zanieczyszczony wymiennik ciepła płytowy lub wymiennik ciepła płaszczowo-rurowy powoduje:
- zmianę współczynnika przenikania ciepła,
- wydłużenie czasu nagrzewania,
- niekontrolowane odchylenia temperatury,
- zwiększone ryzyko skażenia.
Dlatego serwis wymienników ciepła, obejmujący czyszczenie chemiczne CIP, diagnostykę oraz konserwację, jest elementem systemu jakości, a nie wyłącznie utrzymania ruchu.
Znaczenie czyszczenia wymienników ciepła dla stabilności procesu farmaceutycznego
W środowisku farmaceutycznym wymiennik ciepła stanowi element krytyczny infrastruktury technologicznej. Zarówno wymiennik ciepła płytowy, jak i wymiennik ciepła płaszczowo-rurowy bezpośrednio wpływają na kontrolę parametrów temperaturowych, a tym samym na jakość i bezpieczeństwo produktu końcowego.
Kompleksowe podejście do utrzymania wymienników ciepła w przemyśle farmaceutycznym to element strategii jakościowej, który bezpośrednio przekłada się na bezpieczeństwo produktu, ciągłość produkcji i zgodność regulacyjną.
