Wymienniki ciepła Sondex to jedne z najbardziej rozpoznawalnych na świecie płytowych wymienników ciepła, obecne na rynku od 1984 roku, a od 2016 roku rozwijane w strukturach koncernu Danfoss. Sondex wymiennik płytowy wyróżnia się szerokim portfolio płyt, wysoką sprawnością termiczną oraz elastycznością doboru do niemal każdej instalacji przemysłowej i grzewczej.
Arimex zajmuje się sprzedażą, doborem oraz serwisem wymienników ciepła Sondex, a także dostawą części zamiennych – płyt i uszczelek – kompatybilnych z tą marką. Niezależnie od tego, czy szukasz nowego urządzenia, zamiennika do istniejącej instalacji, czy kompleksowego serwisu posiadanego już wymiennika Sondex – pomożemy dobrać rozwiązanie dopasowane do parametrów Twojego procesu.
Sondex – producent wymienników ciepła i pozycja na rynku
Firma Sondex A/S została założona w 1984 roku w Kolding, w Danii, jako producent płytowych wymienników ciepła projektowanych indywidualnie pod potrzeby klienta. Dzięki konsekwentnemu rozwojowi technologii i globalnej sieci sprzedaży Sondex wymienniki trafiły do instalacji na całym świecie, a firma stała się jednym z największych producentów wymienników płytowych, zatrudniającym w szczytowym okresie działalności jako niezależne przedsiębiorstwo ok. 1200 pracowników.
W 2016 roku Sondex Holding A/S został w całości przejęty przez duński koncern Danfoss i obecnie funkcjonuje jako marka SONDEX® w ramach segmentu Danfoss Heating. Połączenie doświadczenia Sondex w projektowaniu wymienników płytowych z globalną skalą Danfoss umocniło pozycję marki jako jednego z liderów branży wymiany ciepła – dziś wymiennik ciepła Sondex to synonim sprawdzonej, przemysłowej technologii.
Budowa i zasada działania – wymiennik ciepła Sondex
Podobnie jak w innych płytowych wymiennikach ciepła, wymiennik ciepła Sondex zbudowany jest z pakietu profilowanych płyt metalowych oddzielonych uszczelkami, ściśniętych między ramą a płytą dociskową. Media przepływają na przemian pomiędzy sąsiednimi płytami, co pozwala na efektywną wymianę ciepła bez ich fizycznego mieszania się.

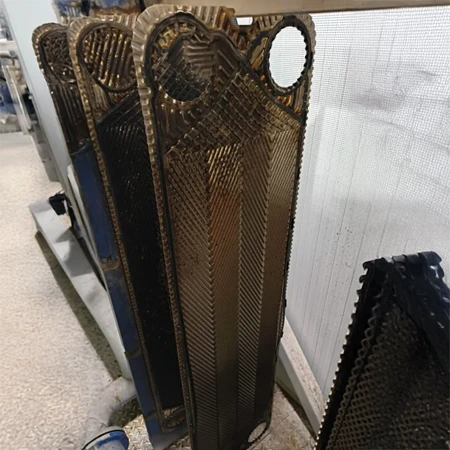

Wyróżnikiem konstrukcyjnym marki jest opatentowany wzór wytłoczeń płyt SONDEX® Fishbone, stosowany w większości modeli produkowanych przez Sondex. Wzór ten zaprojektowano tak, aby przy zadanym, dopuszczalnym spadku ciśnienia uzyskać możliwie najwyższą sprawność cieplną. Płyty dostępne są w różnych głębokościach tłoczenia, kątach ułożenia karbów oraz podziałce wzoru – dzięki czemu sondex wymiennik płytowy można dobrać tak, aby uzyskać optymalną turbulencję przepływu dla konkretnego procesu.
Tam gdzie to możliwe, wymienniki ciepła Sondex projektowane są w układzie jednoprzepływowym (single-pass), z przyłączami umieszczonymi na głowicy urządzenia – dzięki temu serwis, czyszczenie i przegląd można wykonać bez odłączania wymiennika od rurociągu.
Cechy charakterystyczne wymienników Sondex
Wysoka sprawność cieplna
Dzięki technologii płyt SONDEX® Fishbone
Konstrukcja jednoprzepływowa (single-pass)
Serwis i czyszczenie bez odłączania od instalacji
Kompaktowa budowa
Niewielka powierzchnia zabudowy, łatwy montaż
Zgodność z normami bezpieczeństwa
Wymienniki spełniają unijne i amerykańskie normy dla urządzeń ciśnieniowych
Szeroki wybór materiałów płyt i uszczelek
Płyty ze stali nierdzewnej, tytanu i innych stopów, uszczelki dopasowane do rodzaju medium
Parametry techniczne wymiennika ciepła Sondex
| Parametr | Zakres / opis |
|---|---|
| Przyłącza procesowe | DN25 – DN600 (1″ – 24″) |
| Materiał płyt | Stal AISI 304 / 316, tytan, stopy SMO, Hastelloy (na zapytanie) |
| Materiał uszczelek | EPDM-HT, NBR-HT, Viton (na zapytanie inne materiały) |
| Długość płyt | do 5,5 m |
| Wydajność przepływu | do 7 200 m³/h |
| Maks. ciśnienie robocze | do 35 bar |
| Zakres temperatur pracy | od -20°C do 180°C |
| Zgodność z normami | PED 2014/68/UE (EN13445), ASME Sec. VIII Div. 1 |
Dokładne parametry pracy (moc, przepływ, dopuszczalne spadki ciśnienia) dobierane są indywidualnie do konkretnego modelu wymiennika ciepła Sondex – skontaktuj się z nami, aby dobrać odpowiednie urządzenie.
Zastosowania wymienników ciepła Sondex
Sondex wymienniki wykorzystywane są w wielu gałęziach przemysłu, m.in.:
- HVAC i ciepłownictwo/chłodnictwo sieciowe – np. instalacje chłodzenia sieciowego wykorzystujące wodę morską lub gruntową, systemy ciepłownicze zasilane energią słoneczną lub geotermalną,
- Przemysł morski i offshore – chłodzenie centralne oraz układów olejowych,
- Przemysł spożywczy i mleczarski – pasteryzacja, odzysk ciepła oraz procesy wymagające delikatnego traktowania medium,
- Przemysł cukrowniczy,
- Biogazownie,
- Przemysł celulozowo-papierniczy,
- Przemysł ciężki i górnictwo,
- Przemysł petrochemiczny i chemiczny – m.in. odzysk ciepła odpadowego z wody chłodzącej skraplacze.
Sondex serwis – części zamienne, płyty i konserwacja w Arimex
Poza sprzedażą nowych urządzeń Arimex oferuje pełny sondex serwis dla już pracujących wymienników – niezależnie od tego, gdzie zostały zakupione. W ramach usług zapewniamy:
- dobór i dostawę płyt oraz uszczelek zamiennych kompatybilnych z wymiennikami ciepła Sondex,
- czyszczenie chemiczne CIP usuwające osady i kamień bez demontażu urządzenia,
- kompleksowy serwis i naprawę wymienników płytowych, w tym wymianę uszkodzonej płyty lub uszczelki,
- diagnostykę i kontrolę szczelności instalacji.
Sondex serwis w Arimex realizowany jest szybko i solidnie – dzięki wieloletniemu doświadczeniu w obsłudze tej marki jesteśmy w stanie przywrócić pełną sprawność wymiennika bez wymiany całego urządzenia.
FAQ – wymienniki ciepła Sondex
1. Jak dobrać odpowiedni wymiennik ciepła Sondex do instalacji?
Dobór wymiennika ciepła Sondex zależy przede wszystkim od wymaganej mocy, rodzaju medium (woda, para, olej), temperatur pracy, dopuszczalnego spadku ciśnienia oraz materiału płyt i uszczelek dostosowanego do warunków chemicznych instalacji. Pomożemy dobrać model na podstawie tych parametrów.
2. Czy do wymienników Sondex dostępne są zamienniki płyt i uszczelek?
Tak. Arimex oferuje płyty i uszczelki kompatybilne z wymiennikami ciepła Sondex, dobrane do konkretnego modelu urządzenia – niezależnie od tego, gdzie zostało ono pierwotnie zakupione.
3. Czy wymienniki ciepła Sondex nadają się do przemysłu spożywczego?
Tak, Sondex wymienniki znajdują zastosowanie m.in. w przemyśle mleczarskim i spożywczym – przy pasteryzacji, odzysku ciepła oraz procesach wymagających delikatnego traktowania medium.
4. Czym różni się wymiennik ciepła Sondex skręcany od lutowanego?
Sondex wymiennik płytowy skręcany spięty jest śrubami i uszczelkami, dzięki czemu można go zdemontować w celu czyszczenia, wymiany uszczelek lub rozbudowy pakietu płyt. Wersja lutowana ma płyty trwale połączone lutem miedzianym – jest mniejsza, lżejsza i tańsza, ale nie podlega demontażowi, a jedynie płukaniu.
5. Jak wygląda proces zgłoszenia serwisu wymiennika Sondex w Arimex?
Po zgłoszeniu awarii lub potrzeby przeglądu nasz zespół ustala zakres prac – diagnostykę, czyszczenie CIP, wymianę płyt lub uszczelek – i dobiera rozwiązanie tak, aby jak najszybciej przywrócić pełną sprawność wymiennika.
Galeria zdjęć – czyszczenie chłodnic GEA ET-8 w Arimex

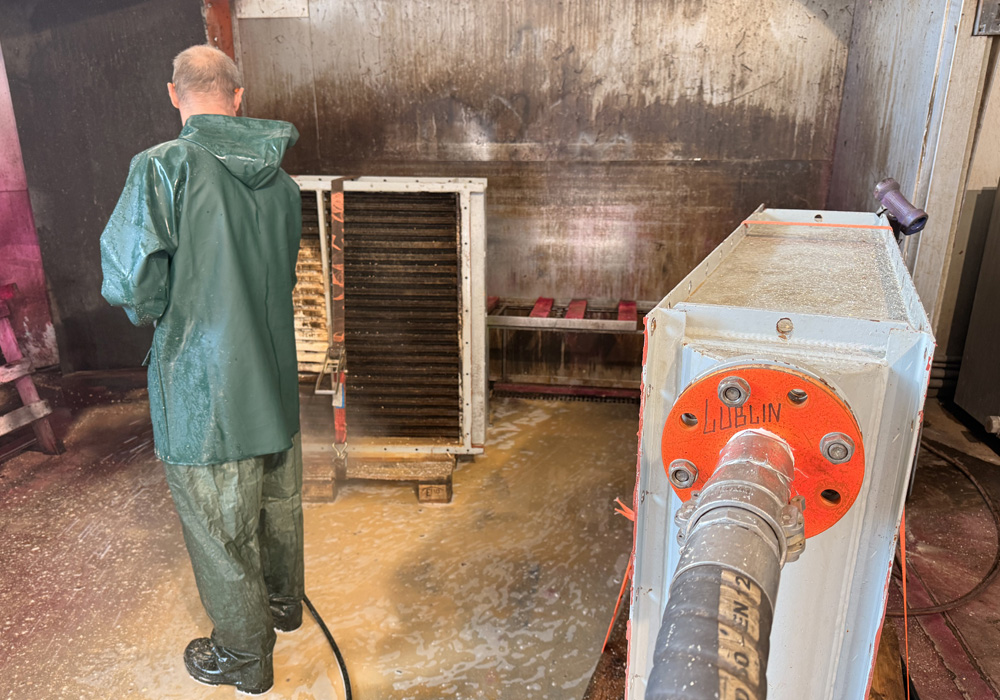

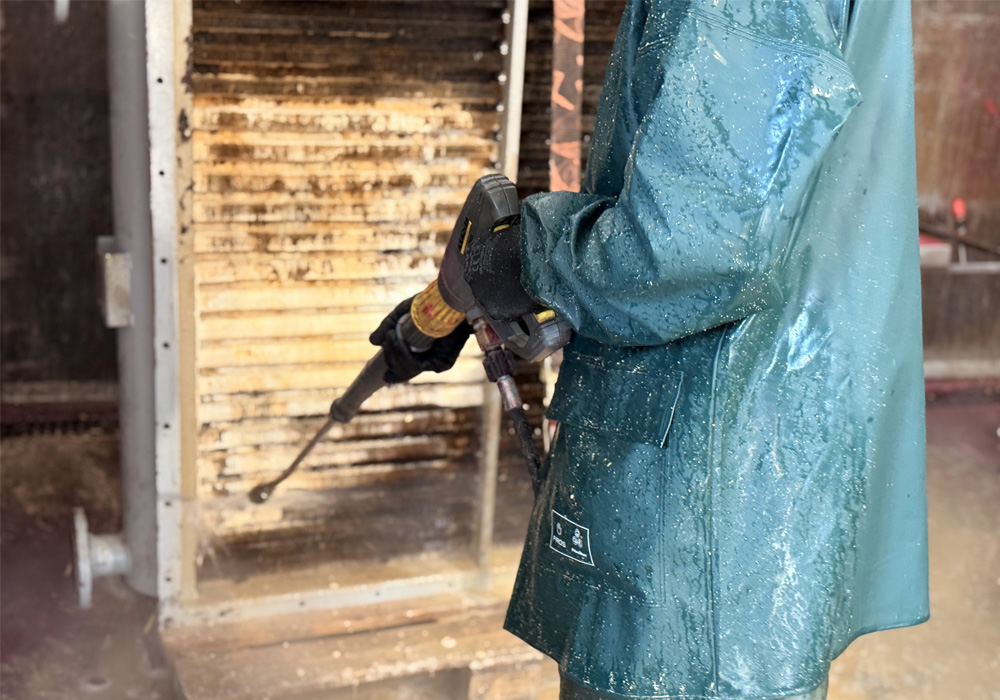

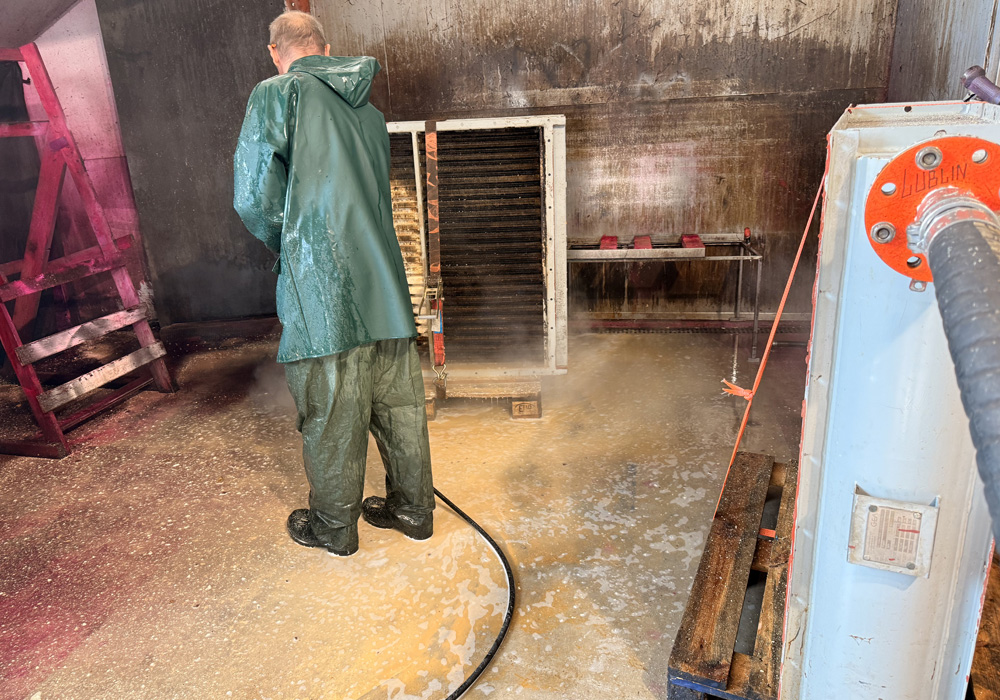

Poniżej prezentujemy dokumentację fotograficzną z realizacji serwisu chłodnic GEA ET-8 w siedzibie firmy Arimex. Prace obejmowały kompleksowe czyszczenie zewnętrzne metodą hydrodynamiczną oraz czyszczenie wewnętrzne w systemie zamkniętym CIP, przywracające wymiennikom wydajność cieplną.
Dzięki doświadczeniu w branży, wszystkie usługi realizujemy szybko i solidnie, zapewniając prawidłową pracę urządzeń. Chcesz dowiedzieć się jaką cenę mają płytowe wymienniki ciepła? W przypadku pytań zapraszamy do kontaktu.
